Ako zabezpečiť, aby lícne dosky lícovali so stenou

Priama odpoveď

Predná doska je v jednej rovine so stenou, keď sú tri veci zarovnané: panel zodpovedá štandardu montážnej krabice (typ 86, 120 alebo 80), krabica je zapustená alebo namontovaná na povrch v správnej hĺbke a štyri rohové skrutky sú utiahnuté rovnomerne, nie najskôr v jednom rohu. Väčšina medzier pochádza z nevhodnej veľkosti krabice alebo z nerovného povrchu steny, nie z chybnej dosky.

Prečo tvárové doštičky v prvom rade nesedia v jednej rovine

Kolísajúca alebo rozbitá čelná doska nie je takmer nikdy náhodná chyba. V terénnych správach od inštalatérov sa znova a znova opakuje rovnaký počet príčin:

Nesprávny štandard krabice. Doska typu 86 natlačená na krabicu typu 120 (alebo naopak) zanecháva viditeľné medzery na dvoch stranách, pretože rozstup skrutiek nie je vyrovnaný.
Nerovnomerná omietka alebo sadrokartón. Stena, ktorá nie je dokonale plochá, tlačí jeden okraj dosky smerom von, zatiaľ čo protiľahlý okraj pevne sedí.
Preplnený kábel vo vnútri krabice. Príliš veľa vôle za platňou ho tlačí dopredu ako pružina, najmä pri pribalených moduloch Keystone.
Skrutky s krížovým závitom alebo príliš utiahnuté. Skrutka zaskrutkovaná pod uhlom deformuje tenký ABS alebo kovový plášť skôr, ako sa dostane na stenu.
Box namontovaný príliš hlboko alebo príliš plytko. Ak je spodná krabica umiestnená viac ako 2-3 mm pod povrchom dokončenej steny, doska nemá nič pevné, o čo by sa mohla oprieť.

Zosúlaďte nástenný štandard predtým, ako si kúpite tanier

Zapustená montáž začína pred inštaláciou, vo fáze nákupu. Tri najbežnejšie regionálne štandardy nástenných boxov nie sú vzájomne zameniteľné a ich zmiešavanie je jedinou najväčšou príčinou zlého prispôsobenia, ktorú uvádzajú dodávatelia, ktorí získavajú z továrne na čelné dosky.

Štandardné	Typická veľkosť	Spoločný región	Fit Notes
86-typ	86 mm x 86 mm	Čína, väčšina Ázie	Stredy skrutiek sú od seba vzdialené 60 mm; najbežnejší bytový a kancelársky štandard
120-typ	Rozmer 120 mm x 74 mm	Niektoré komerčné fit-outy	Širší pôdorys, potrebuje zodpovedajúcu spodnú škatuľu, inak sa bude na kratšej strane kývať
80-typ	80 mm x 80 mm	Staršie budovy, rekonštrukcie	O niečo menší výrez; skontrolujte pred výmenou existujúcej platne

Ak sa v projekte spája niekoľko stavebných vekov, oplatí sa spolupracovať s dodávateľom, ktorý má na sklade výrobnú linku montážnych boxov aj výrobnú linku spodných boxov vedľa seba, takže hardvér typu 86 a 120 možno bez dohadov zladiť so správnou doskou.

Krok za krokom: Získanie skutočne dokonalého strihu

Najprv skontrolujte hĺbku krabice

Predný okraj spodnej škatule by mal sedieť na úrovni alebo nie viac ako 1 mm za povrchom dokončenej steny. Ak ste po osadení škatule pridali omietku alebo obklad, priehlbina je teraz príliš hlboká a doska na ňu nedosiahne.

Odrežte a oblečte voľný kábel

Prebytočný kábel zložte do voľnej cievky na zadnej strane škatule a nestláčajte ho naplocho za moduly. Pevne uzavretá slučka za Keystone Jackom tlačí celú platňu smerom von v strede.

Pred priskrutkovaním dosku usaďte rukou

Stlačte všetky štyri rohy naraz. Ak sa jeden roh zdvihne výrazne vyššie ako ostatné, krabica je buď pokrivená alebo nie je namontovaná na úrovni a pred pokračovaním by sa mala krabica znovu podložiť.

Utiahnite skrutky v krížovom vzore

Každú skrutku otočte o dve až tri otáčky a potom prejdite diagonálne na opačnú skrutku, podobne ako pri uťahovaní kolesa. Tým sa doska rovnomerne stiahne, namiesto toho, aby sa nakláňala smerom ku ktorejkoľvek skrutke, ktorá sa zaskrutkuje ako prvá.

Zastavte pri tesnom, nie maximálnom krútiacom momente

ABS čelné dosky zvyčajne potrebujú iba 0,3-0,5 N.m krútiaceho momentu. Prílišné utiahnutie ohne stred dosky smerom von, čím sa vytvorí presná medzera, ktorú sa inštalatér snaží odstrániť.

Užitočný test v teréne: po inštalácii prejdite nechtom okolo všetkých štyroch okrajov dosky. Ak sa zachytí na niektorej hrane, táto strana je hrdá na stenu približne o 1 mm alebo viac a príslušná skrutka potrebuje ďalšiu polovicu otáčky alebo je potrebné upraviť krabicu.

Riešenie problémov s bežnými vzormi medzier

Symptóm	Pravdepodobná príčina a oprava
Medzera len na jednej strane	Box nie je namontovaný vodorovne alebo povrch steny je na tejto strane nerovný; pred konečným upevnením použite malú podložku za krabicu
Stred vystupuje smerom von	Príliš veľa voľného kábla za modulmi; vyberte a znova naviňte kábel voľnejšie vo vnútri krabice
Všetky štyri rohy sú uvoľnené	Otvory pre skrutky odstránené v dôsledku nadmerného utiahnutia v minulosti; namiesto použitia dlhších skrutiek ju vymeňte za novú
Doska celkovo sedí príliš vpredu	Debna bola pred omietkou zapustená príliš plytko; pri ďalšej objednávke pridajte predlžovací krúžok na box alebo vyberte hlbší box
V blízkosti skrutkových stĺpikov sa objavujú praskliny	Skrutky utiahnuté nad menovitý limit; pri poslednom otočení prepnite na ručný skrutkovač namiesto elektrického skrutkovača

Produktová séria

Správne zladené párovanie taniera a škatule je najrýchlejší spôsob, ako zaručiť rovnaký výsledok. Panely a boxy nižšie sú vyrobené podľa nástenného štandardu 86-typu a 120-typu a pochádzajú priamo z vlastnej továrne na čelné dosky a montážnej krabice, takže rozstup skrutiek a hĺbka výklenku sú konzistentné v celej sérii.

Single-slot 86-type panel SW-4301AP-86-1P

Jednoslotový 86-typový panel

Tvárová doska

Dvojportový panel typu 86

Tvárová doska

86-type four-ports panel SW-4301AP-86-4P

Štvorportový panel typu 86

Tvárová doska

Panel s jedným portom typu 86

Tvárová doska

86/120 type bottom box SW-4027A-86 SW-4028A-120

Spodný box typu 86/120

Montážna krabica

Výber správnej hĺbky krabice pre novú stavbu

Na nových stavbách sa problému s lícovaním možno úplne vyhnúť výberom správneho boxu pred zatvorením steny. Krabice zakúpené v továrni na spodné boxy sa zvyčajne ponúkajú v dvoch hĺbkových triedach:

Hĺbka krabice	Najlepšie pre	Zváženie zarovnania
Plytké (okolo 35 mm)	Dosky s jedným alebo dvoma portami, sadrokartónové priečky	Ponecháva malý priestor pre uvoľnený kábel, preto majte slučky malé, aby ste predišli vydutiu
Hlboké (45 mm alebo viac)	Štvorportové platne, tienené moduly, hrubšie káblové zväzky	Poskytuje káblový priestor na sedenie, čím sa znižuje možnosť vydutia stredu

Inštalatéri, ktorí spárujú platne s výrobnou linkou Keystone Jack, by mali tiež potvrdiť, že modul úplne zapadol do otvoru platne. Modul, ktorý sedí hrdo na kryte dosky dokonca o 1-2 mm, bude po utiahnutí skrutiek telegrafovať ako zvýšený okraj.

Keď medzera znamená, že doska by sa mala vymeniť

Nie každá medzera je chybou inštalácie. Vymeňte platňu namiesto toho, aby ste ju znova namontovali, keď sa objaví čokoľvek z nasledujúceho:

Viditeľné pokrivenie cez plochú plochu, zvyčajne v dôsledku vystavenia teplu alebo výrobnej chyby.
Vlasové trhliny vyžarujúce z ktoréhokoľvek zo štyroch skrutkových stĺpikov.
Naskrutkujte otvory, ktoré sa voľne otáčajú aj s novou skrutkou, čo naznačuje odizolované závity.
Nezhoda v štandarde steny ktoré nie je možné opraviť bez výmeny platne za platňu zodpovedajúcu inštalovanej krabici.

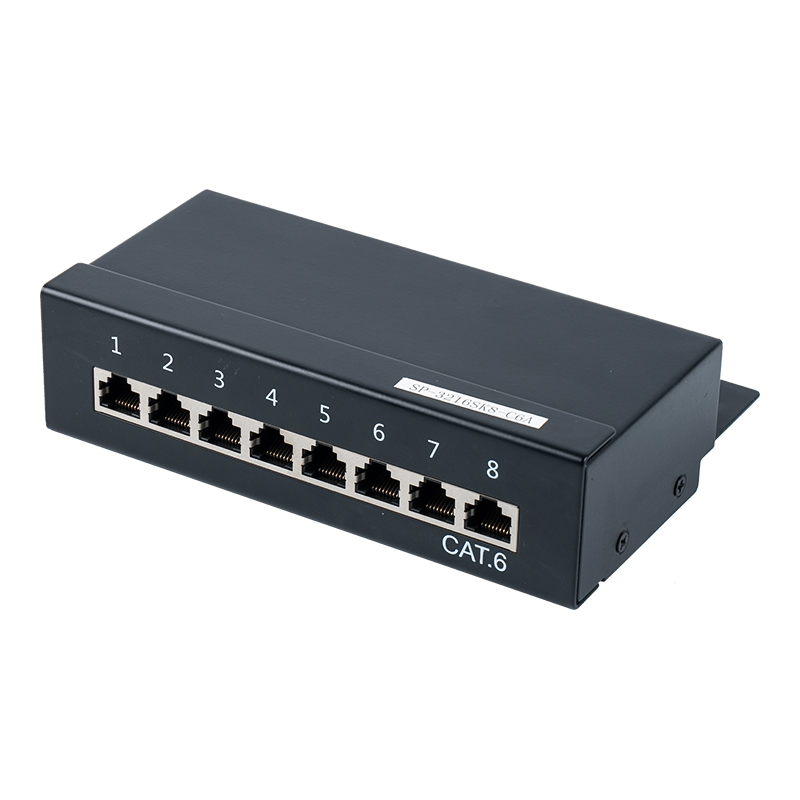

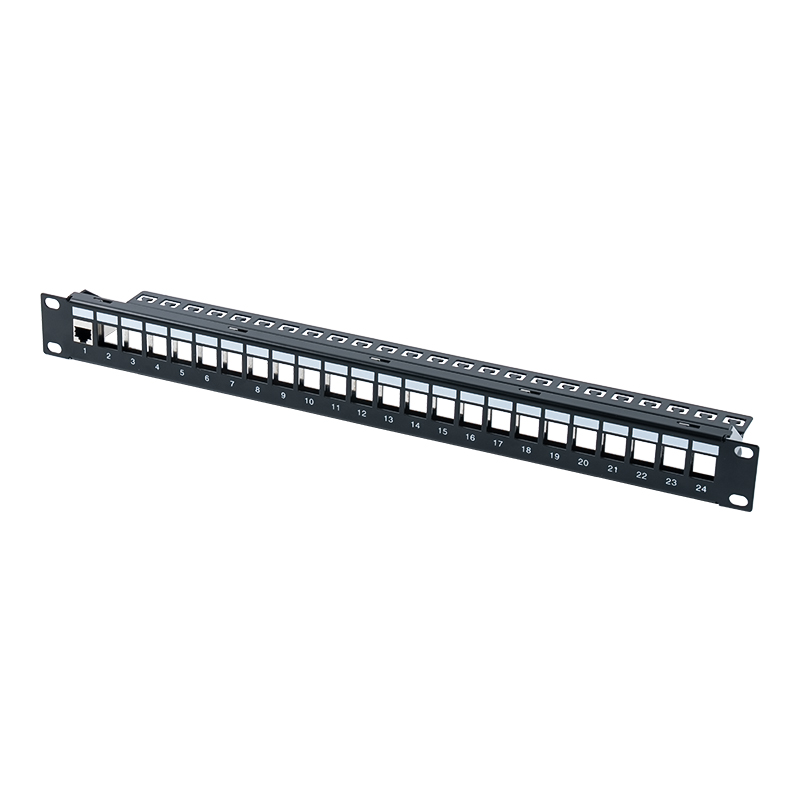

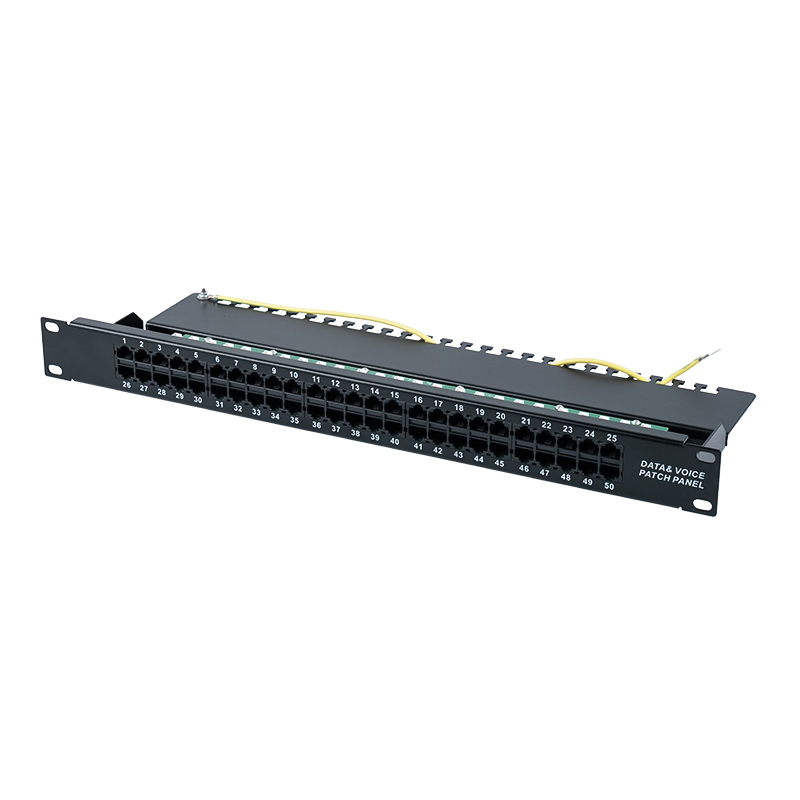

Spolupráca s dodávateľom, ktorý tiež vyrába továrne na prepojovacie panely a výrobné linky na správu káblov, má tendenciu zjednodušiť výmenu, pretože rovnaký vzor skrutiek typu 86 alebo 120 sa používa konzistentne v celej rade produktov pre dosky, prepojovací panel a káblový manažér.

Často kladené otázky

Má materiál dosky vplyv na to, ako lícuje?

áno. Plastové platne ABS sa mierne ohýbajú a sú tolerantnejšie k malým nerovnostiam stien, zatiaľ čo kovové platne sú pevné a zreteľne vykazujú medzeru, ak krabica pod nimi nie je rovná.

Môžu byť použité podložky za čelnou doskou?

Tenká podložka za jedným rohom krabice pred pripevnením dosky je akceptovaná oprava mierne nerovnej steny. Podložka za samotnú platňu po inštalácii sa neodporúča, pretože namáha skrutkové stĺpiky.

Je medzera rovnaký problém na stenách s dlaždicami ako na sadrokartónových doskách?

Inštalácie dlaždíc častejšie spôsobujú medzery v dôsledku nesúladu hĺbky krabice, pretože samotná dlaždica mení konečnú hrúbku steny po pôvodnom nastavení krabice, zatiaľ čo problémy so sadrokartónom sú bežnejšie spojené s vyrovnávaním.
