Ako nainštalovať čelnú dosku?

Predinštalačná príprava

Kontrolný zoznam požadovaných nástrojov

Pred začatím sa uistite, že máte pripravené nasledujúce nástroje: krížové a ploché skrutkovače, odizolovač drôtov, tester káblov, tlačiareň alebo značkovač etikiet, vodováhu a elektrickú vŕtačku (na montáž na stenu). Pre beznástrojové konektory nie je potrebný žiadny krimpovací nástroj - jednoducho stlačte kryt modulu rukou, aby ste dokončili ukončenie.

Výber a montáž montážnej krabice

S montážnou krabicou (spodná krabica) je potrebné použiť čelnú dosku. Montážne boxy sa dodávajú v typoch pre povrchovú montáž a zapustenú montáž. Krabice pod omietku vyžadujú inštaláciu do dutiny steny s typickou hĺbkou 40-50 mm; krabice na povrchovú montáž sa pripevňujú priamo na povrch steny. Spoločnou špecifikáciou je štandardná veľkosť 86 mm x 86 mm, hoci niektoré projekty používajú 100 mm alebo 120 mm varianty. Materiály montážnej skrinky sú zvyčajne ABS plast alebo kov, pričom kovové skrinky ponúkajú lepšiu konštrukčnú pevnosť a elektromagnetické tienenie.

Podrobné kroky inštalácie čelnej dosky

1. Vypnúť : Hoci sú čelné dosky nízkonapäťové zariadenia, vypnite napájanie oblasti, aby ste predišli náhodnému kontaktu s inými elektrickými vedeniami.

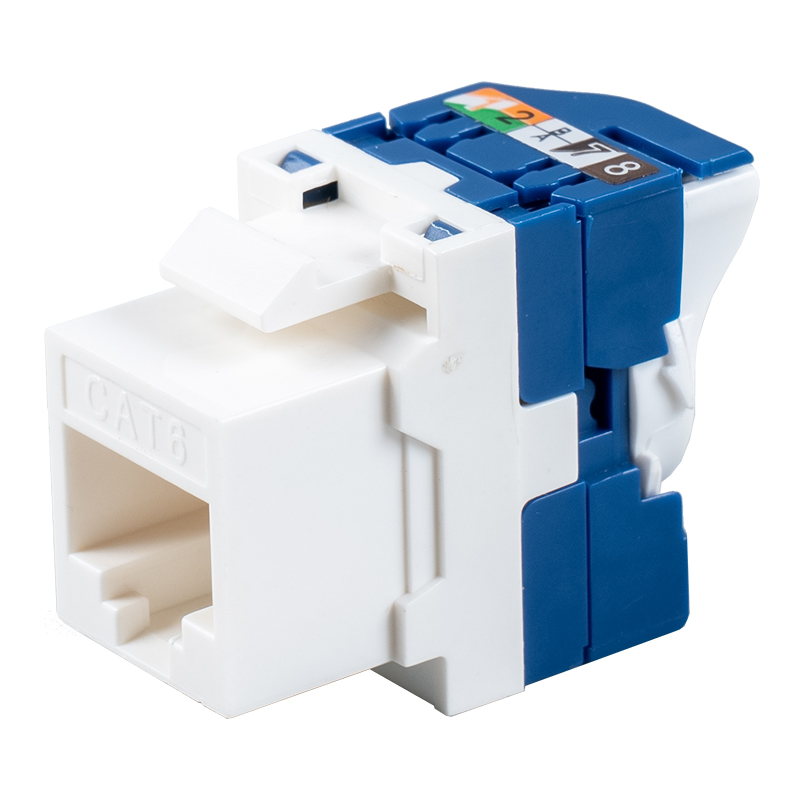

2. Nainštalujte moduly Keystone Jack : Zasuňte konektor RJ45 Keystone Jack do otvoru čelnej dosky spredu, kým nebudete počuť cvaknutie, čo znamená, že zaisťovacia západka zapadla. V prípade beznástrojových konektorov Keystone Jack usporiadajte vodiče kábla podľa štandardu T568A alebo T568B, potom stlačením krytu modulu dokončite ukončenie bez dierovacieho nástroja.
3. Zabezpečené moduly : Niektoré čelné dosky majú otvory na skrutky na dodatočné zaistenie modulu Keystone, čím sa zabráni uvoľneniu pri dlhodobom používaní.
4. Montáž dosky na stenu : Zarovnajte čelnú dosku s otvormi pre skrutky montážnej skrinky a zaistite dodanými skrutkami. Použite vodováhu, aby ste sa uistili, že doska je vodorovná, s odchýlkou ​​regulovanou do 2 mm.
5. Pripojte káble : Nasmerujte ukončené sieťové alebo prepojovacie káble spoza montážnej krabice do zadnej časti modulov Keystone. Uistite sa, že polomer ohybu kábla nie je menší ako 25 mm, aby ste sa vyhli nadmernému ohybu, ktorý spôsobuje útlm signálu.
6. Správa štítkov : Použite štítky portov v určenej oblasti štítkov s uvedením čísel portov, príslušných miestností alebo informácií o sieti VLAN. Správna správa štítkov môže skrátiť čas na riešenie problémov so sieťou o viac ako 60 %.
7. Testovať a overovať : Na kontrolu pripojenia a kvality signálu pre každý port použite tester káblov alebo merač optického výkonu. Pre porty RJ45 skontrolujte, či je pripojených všetkých 8 vodičov; v prípade optických portov skontrolujte, či je strata vloženia nižšia ako 0,3 dB.

Typy čelných dosiek a aplikačné scenáre

Klasifikované podľa množstva prístavu

Bežné konfigurácie portov čelnej dosky zahŕňajú jednoportové, dvojportové, štvorportové a šesťportové. Jednoportové platne sú vhodné pre domáce pracovne alebo sieťové body spálne; dosky s dvojitým portom umožňujú sieťové aj telefónne linky; štvorportové platne sú ideálne pre kancelárske pracovné stanice vyžadujúce počítač, IP telefón, tlačiareň a náhradné porty; šesťportové a vyššie dosky sa bežne používajú v prednej časti skríň dátového centra, spárované s prepojovacími panelmi pre kabeláž s vysokou hustotou.

Klasifikované podľa materiálu

Materiály čelnej dosky sú predovšetkým ABS plast a kov. Plastové dosky ABS sú ľahké, lacné a ponúkajú vynikajúcu izoláciu, vhodné pre bežné kancelárske a domáce prostredie s bežnou hrúbkou 1,5-2,0 mm. Kovové platne (zvyčajne za studena valcovaná oceľ alebo hliníková zliatina) poskytujú vyššiu mechanickú pevnosť a požiarnu odolnosť, s povrchovou úpravou vrátane práškového lakovania alebo eloxovania, vhodné pre dátové centrá a priemyselné lokality vyžadujúce vysokú odolnosť. Prémiové dosky používajú nehorľavý ABS (UL94 V-0), ktorý v podmienkach požiaru samozháša.

Integrácia čelnej dosky so súvisiacimi komponentmi

Koordinácia čelnej dosky a náplasti

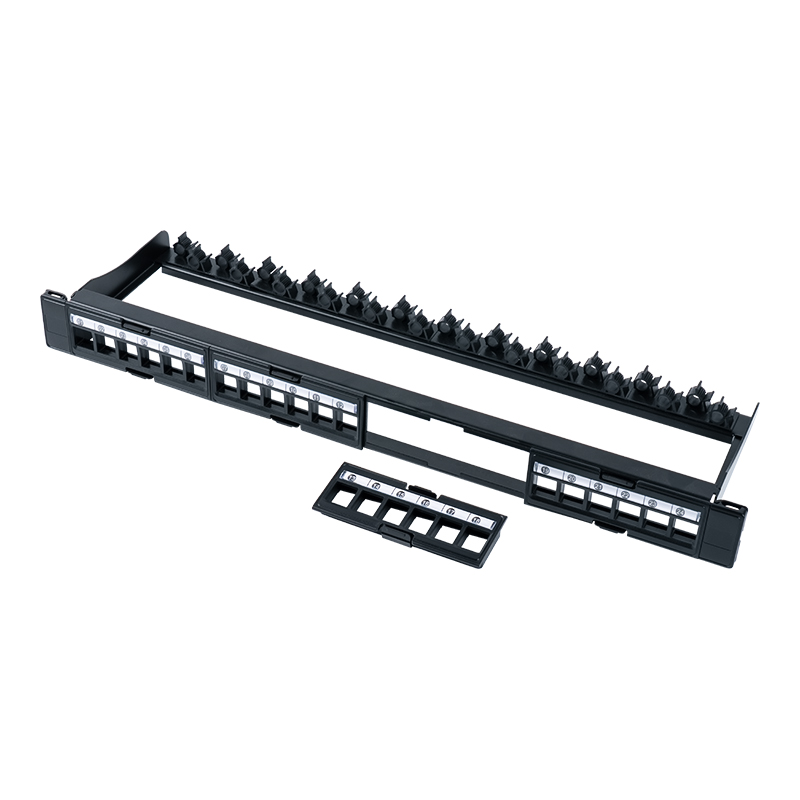

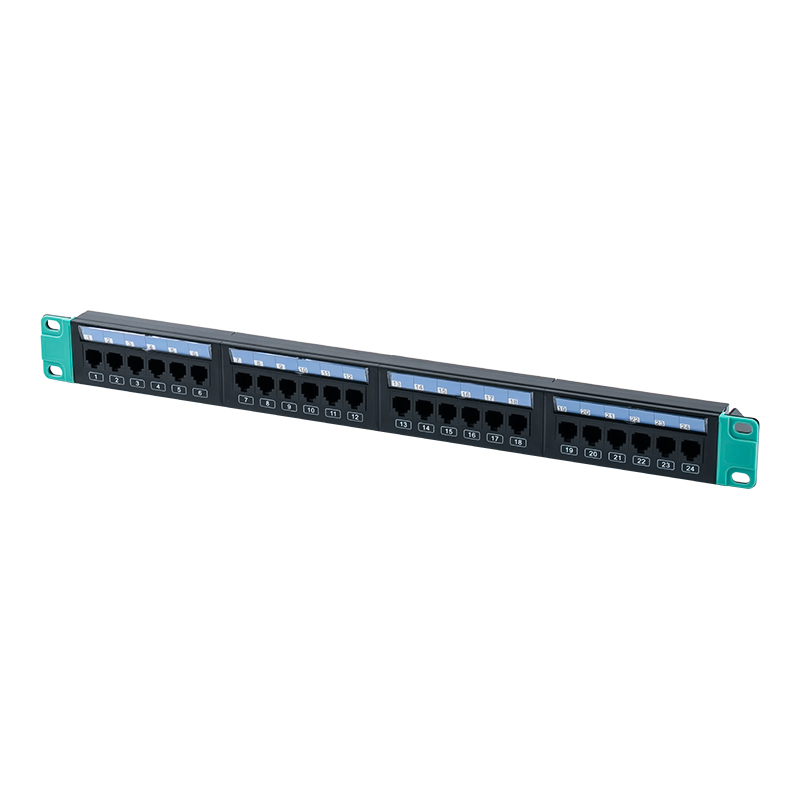

V systémoch štruktúrovanej kabeláže slúži čelná doska ako terminálové rozhranie pracovnej oblasti, ktoré je cez horizontálnu kabeláž pripojené k Patch Panelu v telekomunikačnej miestnosti. Patch Panely zvyčajne používajú montáž do 19-palcového racku s hustotou portov 24 alebo 48 portov. Dĺžka kábla medzi prednou doskou a prepojovacím panelom by mala byť kontrolovaná do 90 metrov (trvalé spojenie), aby sa zabezpečil stabilný gigabitový ethernetový prenos. Príslušenstvo na správu káblov (ako sú organizéry káblov a pásky na suchý zips) efektívne organizuje prepojovacie káble v skriniach, čím znižuje prekážku prúdenia vzduchu.

Rozdiel medzi čelnou doskou a radovou spojkou

Hoci obe poskytujú funkcie pripojenia, čelné dosky a radové spojky slúžia zásadne na odlišné účely. Predná doska je pevné koncové zariadenie namontované na stenách alebo skriniach, ktoré poskytuje štandardizovaný povrch zobrazenia portu. Radová spojka je priechodné prepojovacie zariadenie na predlžovanie káblov, typicky pasívny komponent, kde sú na oboch koncoch vložené zástrčky na spojenie káblov. Inline spojky nemajú možnosť pevnej montáže a správy štítkov, ktoré slúžia len na dočasné predĺženie alebo opravu poškodeného kábla.

Inštalácia čelnej dosky v špeciálnych prostrediach

Vonkajšie a vlhké prostredie

Pri inštalácii čelných panelov vonku alebo vo vlhkom prostredí vyberte vodotesné konektory s krytím IP68 alebo vodotesné čelné panely. IP68 označuje úplnú ochranu proti prachu a trvalú odolnosť voči ponoreniu do vody. Počas inštalácie naneste medzi montážnu krabicu a povrch steny vodotesný tmel a uistite sa, že otvory pre skrutky sú vybavené gumovými tesneniami. Pre scenáre FTTH (Fiber to the Home) použite vyhradené koncové boxy pre vlákna (FTTH Termination Box), ktoré môžu spájať alebo spájať vlákna interne, s rozhraniami SC/LC prístupnými zvonka cez vodotesnú čelnú dosku.

90-stupňová rohová inštalácia

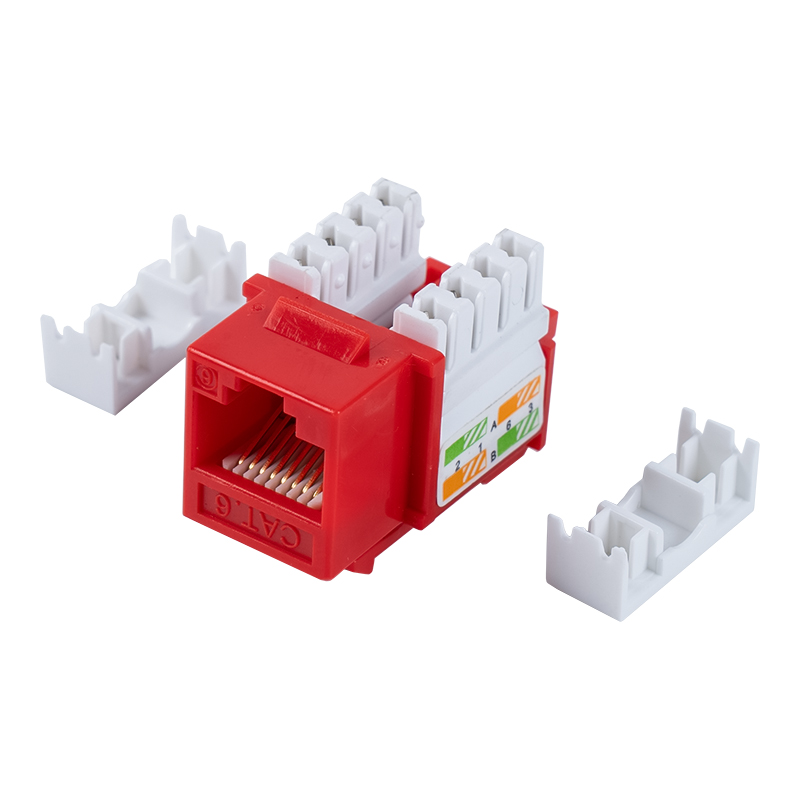

Pre rohové inštalácie alebo inštalácie v stiesnených priestoroch použite 90 stupňové konektory Keystone Jack. Tieto moduly vedú káble kolmo na rovinu čelnej dosky, čím umožňujú horizontálne vedenie káblov pozdĺž povrchu steny a vyhýbajú sa ohybom pred doskou. 90-stupňové moduly sú vhodné najmä pre miesta s obmedzeným priestorom, ako sú napríklad TV skrinky alebo okraje stola, čím sa znižuje polomer ohybu kábla zo štandardných 25 mm na 15 mm pri zachovaní integrity signálu.

Údržba po inštalácii a odstraňovanie problémov

Bežné problémy a riešenia

Sprievodca výberom tvárovej dosky

Kľúčové kritériá výberu

Pri výbere čelných panelov uprednostňujte tieto kritériá: materiál a odolnosť proti horeniu (uprednostňuje sa UL94 V-0), množstvo a rozloženie portov, kompatibilné štandardy modulu Keystone (US/UK/Nemecko), montážna krabica zodpovedajúca špecifikáciám (typ 86/100/120) a podpora správy štítkov. Pre projekty dátových centier si vyberte platne s číslovaním portov pre individuálnu korešpondenciu s portami Patch Panel. Pre domácich používateľov vyberte platne s protiprachovými krytmi, aby ste zabránili vniknutiu prachu do nepoužívaných portov.
