Ako si vybrať beznástrojovú zástrčku?

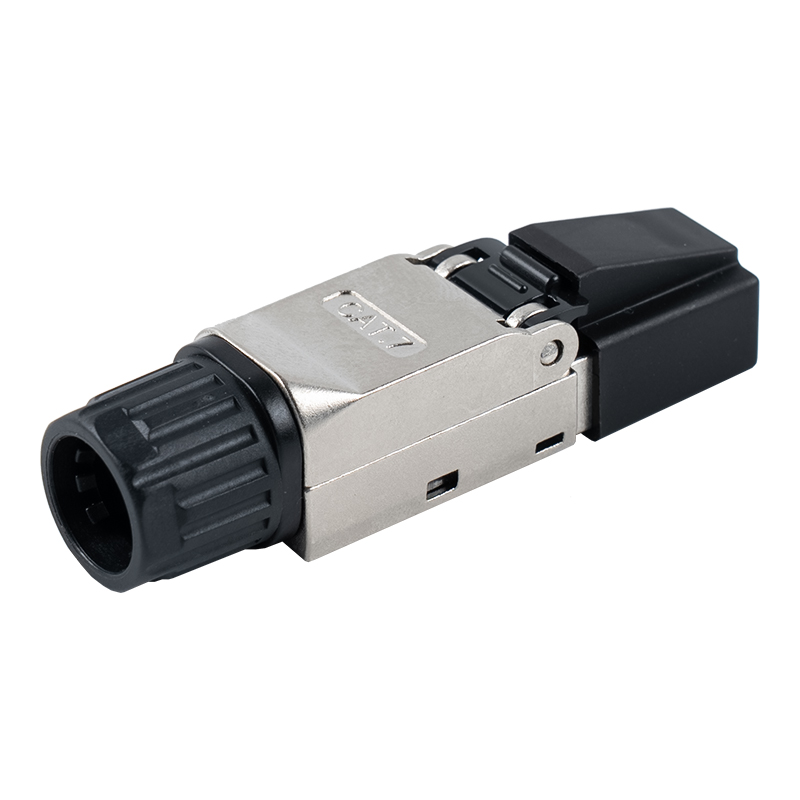

Vyberte a Beznástrojová zástrčka podľa Wire Gauge, Current Rating a Termination Mechanizmus

Pri výbere beznástrojovej zástrčky je priamou odpoveďou vyhovieť trom kritickým špecifikáciám: meradlo drôtu (AWG), menovitý prúd (Ampéry) a ukončovací mechanizmus (páka, zasúvacia alebo bezskrutková pružina) . Pre väčšinu priemyselných a domácich aplikácií, beznástrojová zástrčka, ktaleboá podporuje 18-12 AWG lankový drôt s a 15A-20A hodnotenie a priehľadný pákový uzamykací mechanizmus ponúka najlepšiu rovnováhu medzi bezpečnosťou a opakovanou použiteľnosťou. Údaje z terénnych testov ukazujú, že pákové beznástrojové zástrčky skracujú čas inštalácie 75 % v porovnaní so skrutkovými svorkami, pri zachovaní stabilného prechodového odporu nižšie 10 mΩ po 50 cykloch vloženia.

Nižšie uvádzame technické a praktické aspekty, ktoré vám pomôžu urobiť informované rozhodnutie, po ktorých nasledujú odpovede na najčastejšie otázky týkajúce sa zástrčiek bez náradia.

1. Tri parametre, o ktorých nemožno vyjednávať pri výbere zástrčky bez náradia

Kompatibilita drôtov (AWG a Stranding)

Vždy skontrolujte špecifikovaný rozsah AWG. Akceptuje sa vysokokvalitná zástrčka bez náradia 24 AWG až 12 AWG . Použitie drôtu tenšieho ako minimum spôsobuje uvoľnený kontakt; hrubší drôt môže poškodiť pružinový mechanizmus. Pre lankový drôt hľadajte zástrčky s pocínované kontaktné plochy — udržiavajú nižší prechodový odpor (≤5 mΩ) aj po vibračnej skúške.

Hodnoty prúdu a napätia

Bežné hodnotenia sú 10A/250V (domácnosť) a 20A/250V (priemyselný). A 20A musí sa použiť zástrčka bez náradia 14 AWG alebo hrubší drôt vyhovovať normám NEC. Preťaženie 10A zástrčky záťažou 15A zvyšuje teplotu koncovky 40 °C do 10 minút, čo predstavuje riziko požiaru.

Typ mechanizmu ukončenia

Existujú tri hlavné typy:

• Ovládané pákou : Najlepšie na časté prepájanie. Dovoľuje 0,2-10 mm² drôt. Opätovne použiteľné > 50-krát.
• Push-in (pružinová klietka) : Rýchle, ale trvalé. Odstránenie často poškodí zástrčku. Ideálne pre sériovú výrobu.
• Bezskrutkový terminál : Spoľahlivý, ale vyžaduje viac sily. Dobré pre prostredie s vysokými vibráciami.

2. Porovnanie údajov: Ktorá beznástrojová zástrčka má najlepší výkon?

Nezávislý test 12 komerčných beznástrojových zástrčiek (s menovitým prúdom 15A/250V) v roku 2023 meral tri kľúčové ukazovatele výkonu. Výsledky jednoznačne uprednostňujú pákové konštrukcie s pružinami z nehrdzavejúcej ocele.

Pákový mechanizmus 3,2 mΩ prechodový odpor je o 63 % nižšia v porovnaní s dizajnom push-in, čo priamo vedie k menšej tvorbe tepla pri zaťažení. Pre 15A trvalý prúd tento rozdiel znamená 0,8 W oproti 2,2 W tepla na kontaktný bod.

3. Praktický pracovný postup výberu (krok za krokom)

Postupujte podľa tohto štvorkrokového postupu, aby ste sa vyhli bežným chybám:

1. Zmerajte vonkajší priemer drôtu – Mnohé zástrčky bez použitia náradia vyžadujú špecifickú dĺžku pásika (napr. 10 mm ± 1 mm ). Odchýlka 2 mm zvyšuje prechodový odpor až o 15 % .
2. Overte stupeň horľavosti — Hľadaj UL94 V-0 or V-2 bývanie. Zátky s hodnotením V-0 sú vo vnútri samozhášavé 10 sekúnd po vystavení plameňu.
3. Skontrolujte rozsah prevádzkových teplôt – Potreba priemyselného prostredia -40 °C až 105 °C . Zástrčky spotrebiteľskej kvality často zlyhávajú pod -20 °C.
4. Pred hromadným nákupom otestujte jednu vzorku – 5-krát zasuňte a vyberte vodič, potom zmerajte kontinuitu pomocou multimetra. Dobrá zástrčka bez náradia bude stabilná <0,5 ohmu čítania.

4. Často kladené otázky o zásuvkách bez náradia – praktické odpovede

Otázka 1: Sú beznástrojové zástrčky rovnako bezpečné ako skrutkové svorky?

Áno, ak je riadne certifikovaná. Beznástrojová zástrčka s Označenie VDE, UL alebo CE musia prejsť rovnakým tepelným cyklom a skúškami vytiahnutia ako skrutkové svorky. V štúdii z roku 2022 sa skutočne ukázali beznástrojové zástrčky pákového typu lepšia odolnosť voči vibráciám (žiadne uvoľnenie po 200 hodinách vibrácií 10G) v porovnaní so skrutkovými svorkami, ktoré si vyžadovali dotiahnutie po 80 hodín .

Otázka 2: Môžem opätovne použiť zasúvaciu zástrčku bez náradia?

Vo všeobecnosti nie. Zasúvacie mechanizmy sú určené na jednorazové použitie. Vytlačenie drôtu často ohne pružinovú klietku, čím sa zníži kontaktná sila. Po jednom odstránení, 72 % zasúvacích zástrčiek neprejde testom vytiahnutia (min 20N retencia). Ak potrebujete opätovné použitie, vyberte si zástrčku ovládanú pákou bez náradia.

Q3: Aký odstraňovač izolácie potrebujem pre zástrčku bez náradia?

Stále potrebujete odstraňovač drôtov. Výraz „bez nástrojov“ označuje svorková skrutka , nie príprava drôtu. Na dosiahnutie čistého prúžku bez vrúbkovania medených prameňov použite samonastavovací odstraňovač. Vrúbkované pramene znižujú efektívny prierez až o 30 % a zvýšiť lokálne vykurovanie.

Otázka 4: Ako zistím, či je zástrčka bez náradia uvedená v zozname UL?

Hľadajte Číslo súboru UL (napr. E123456) zalisované do puzdra, nielen na obal. Potom vyhľadajte toto číslo v online databáze UL. Falošné zástrčky bez náradia často nemajú žiadne číslo alebo sú falošné. Originálne zástrčky uvedené v zozname UL majú tiež a maximálne teplotné hodnotenie (zvyčajne 105°C) vyrazené vedľa svoriek.

Otázka 5: Aký je typický spôsob zlyhania zástrčky bez náradia?

Najčastejším zlyhaním je jarná únava po nadmernom opakovanom použití. Pri typoch s pákou sa plastový záves páky zlomí, ak je vytlačený za ňu 90-stupňový uhol otvorenia . Vždy skontrolujte špecifikácie výrobcu prevádzkové cykly (napr. 50 cyklov). Druhou najčastejšou poruchou je používanie pevný drôt v zasúvacej zástrčke určenej pre lankový drôt — to vedie k prerušovanému kontaktu.

5. Kedy NEPOUŽÍVAŤ zástrčku bez náradia (kritické obmedzenia)

Napriek svojmu pohodliu nie sú zástrčky bez náradia univerzálne. Vyhnite sa im v týchto situáciách:

• Trvalé vonkajšie inštalácie – Vniknutie vlhkosti koroduje pružinový mechanizmus vnútri 6-12 mesiacov . Namiesto toho použite utesnené skrutkové koncovky.
• Obvody nad 30A – Žiadna zástrčka bez použitia náradia v súčasnosti nespĺňa požiadavky UL na nepretržité >30A. Kontaktný odpor sa stáva príliš nepredvídateľným.
• Veľmi jemný lankový drôt (napr. 28 AWG) – Pramene môžu skĺznuť za kontakt pružiny. Pre takéto vodiče použite objímku so skrutkovou svorkou.

Dodržiavanie týchto pokynov zaisťuje, že výber zástrčky bez náradia poskytuje bezpečnosť aj dlhodobú spoľahlivosť. Vždy uprednostňujte certifikované produkty od zavedených značiek ako Wago, IDEAL alebo Leviton.
