Ako si vybrať spoľahlivý Keystone Jack a továreň na prepojovací panel

Spoľahlivá továreň na komponenty štruktúrovanej kabeláže môže byť potvrdená tromi spôsobmi: vyrába celý rad produktov vo vlastnej réžii, od beznástrojových zástrčiek a keystone konektorov až po patch panely a čelné dosky, je držiteľom uznávaných certifikácií, ako sú UL, CE, RoHS a ISO9001, a môže preukázať sledovateľné záznamy o kvalite pre každú výrobnú dávku. Kupujúci, ktorí pred zadaním objednávky skontrolujú tieto tri body, sa vyhnú väčšine problémov s dodávaním zdrojov, ktoré sa vyskytujú pri obstarávaní sieťovej kabeláže, vrátane nekonzistentných rozmerov portov, nestabilného pokovovania kontaktov a nesprávneho farebného kódovania medzi príslušenstvom.

Výroba beznáradiovej zástrčky, tienenej zástrčky RJ45 a konektora RJ45

Beznástrojová továreň na zástrčky vyrába konektory RJ45, ktoré končia na kábli bez krimpovacieho náradia pomocou pružinového alebo skrutkového uzamykacieho mechanizmu namiesto dierovacích čepelí, ktoré sa nachádzajú na tradičnej výrobnej linke konektorov RJ45. Pre inštalatérov je to dôležité, pretože štandardná krimpovacia zástrčka do značnej miery závisí od kalibrácie nástroja, zatiaľ čo konektor bez použitia náradia udržuje ukončenie konzistentné od technika k technikovi na mieste.

Kontaktné pokovovanie

Spoľahlivé továrne na beznástrojové konektory používajú na kontaktných kolíkoch pozlátené pokovovanie, bežne v rozsahu 15 až 50 mikropalcov, aby odolali oxidácii a udržali stabilnú stratu vloženia počas opakovaných párovacích cyklov.

Tienené verzie

Tienená továreň na beznástrojové zástrčky RJ45 pridáva kovové puzdro a dráhu drenážneho drôtu okolo kontaktného bloku, čo je potrebné všade tam, kde vedie kabeláž v blízkosti motorov, predradníkov osvetlenia alebo priemyselných elektrických vedení, ktoré generujú EMI.

Tolerancia bývania

Tolerancia vstrekovania na kryte zástrčky kontroluje, ako pevne západka zacvakne do konektora keystone alebo portu patch panela, čo je jednoduchý spôsob, ako posúdiť kvalitu nástrojov počas auditu továrne.

Možnosti Keystone Jack, Modular Jack a 90° Keystone Jack

Továreň na keystone konektory a továreň na modulárne konektory efektívne opisujú rovnakú produktovú skupinu, pretože základným faktorom tvaru je modulárna vložka, ktorá sa zasúva do čelnej dosky alebo patch panela. Hlavné rozhodnutie kupujúcich o dizajne je medzi priamym vstupným konektorom a 90-stupňovým konektorom keystone, ktorý vedie kábel nabok pre inštalácie, kde je hĺbka steny alebo skrinky obmedzená.

Funkcia	Štandardný Keystone Jack	Keystone Jack 90 stupňov
Smer výstupu kábla	Rovný chrbát	Strana skosená
Najlepšie fit	Otvorené patch panely, štandardné nástenné boxy	Boxy s plytkým dnom, nízkoprofilové čelné dosky
Metóda ukončenia	180 stupňový IDC úder dole	180 stupňový IDC úder dole
Typické menovité párovacie cykly	750 cyklov na TIA-568 referenciu	750 cyklov na TIA-568 referenciu

Pri audite továrne na zdviháky keystone si vyžiadajte stupeň horľavosti živice krytu. Plast s hodnotením UL94V-0 je základnou líniou, ktorú väčšina špecifikácií dátových centier vyžaduje, a mala by byť konzistentná vo verziách s rovným aj 90-stupňovým kľúčovým konektorom.

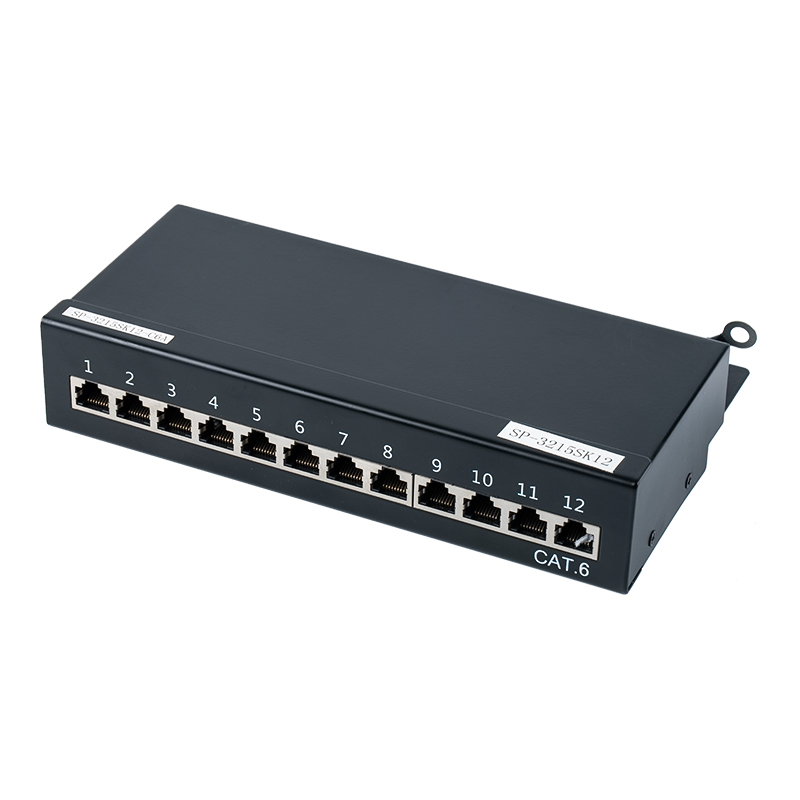

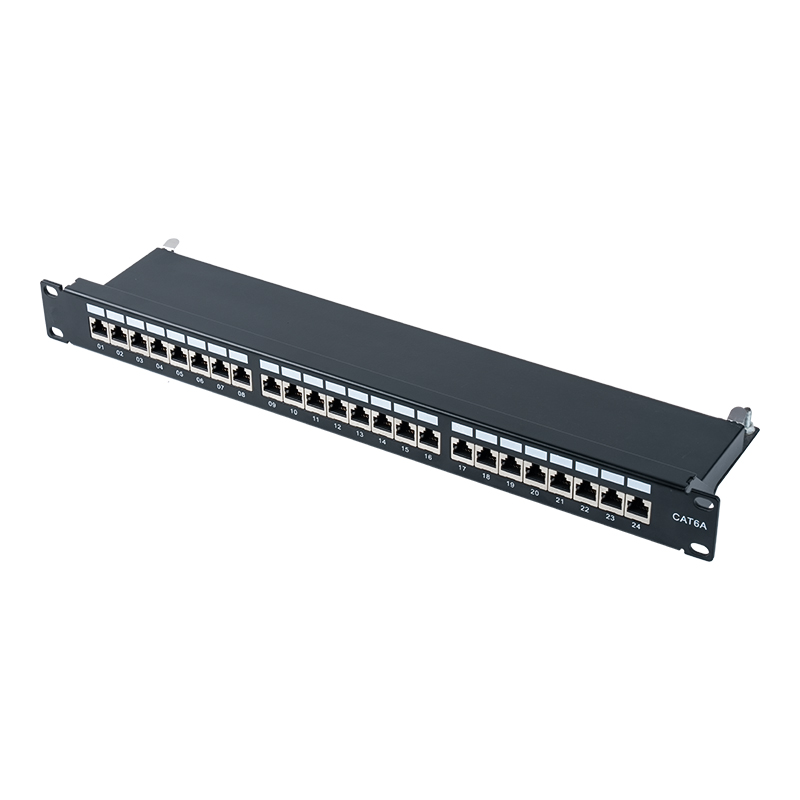

Možnosť výroby prepojovacích panelov a čelných dosiek

Továreň na patch panely potrebuje linky na lisovanie kovov a práškové lakovanie na výrobu konzistentných 24 portových a 48 portových rámov, pretože zdeformovaný alebo nesprávne zarovnaný panel zmenšuje rozostup portov naprieč celým stojanom. Továreň na čelné dosky funguje v menšom meradle, ale stále potrebuje konzistenciu formy, pretože čelná doska, ktorá nie je v jednej rovine so stenou, je jednou z najčastejších sťažností, ktoré inštalatéri vznášajú.

Kupujúci, ktorí získavajú oba produkty od jedného dodávateľa, ťažia zo zladených výrezov portov, pretože konektor keystone z tej istej továrne sa zaručene zasunie do jeho patch panela a čelnej dosky bez sekundárneho adaptéra.

24/48

Bežné počty portov prepojovacích panelov

1 až 6

Porty na dizajn čelnej dosky

1U / 2U

Štandardné výšky rackových panelov

Sortiment základných štruktúrovaných kabeláží

Produktové rady uvádzané v tejto príručke sa vyrábajú spoločne na jednom výrobnom poschodí, čím sú rozmery portov, pokovovanie a farby krytu konzistentné v celej inštalácii.

Beznástrojová zástrčka

Keystone Jack

Tvárová doska

Patch Panel

Správca káblov

Príslušenstvo pre správu káblov, montážnu skrinku, spodnú skrinku a inline spojku

Okrem samotného konektora a konektora obsahuje kompletná objednávka kabeláže zvyčajne niekoľko kategórií príslušenstva, ktoré môže dodať jedna továreň na správu káblov.

Správca káblov
Horizontálne a vertikálne manažéri káblov udržujú prepojovacie káble usporiadané nad a pod prepojovacím panelom, čím sa znižuje namáhanie ukončených portov a neskoršie presuny alebo zmeny sa oveľa rýchlejšie sledujú.
Montážna krabica
Továreň na montážne krabice vyrába povrchové krabice, ktoré držia čelnú dosku na sadrokartónových stenách alebo betóne, kde neexistuje žiadna dutina v stene, čo je bežné v projektoch modernizácie a priemyselných budov.
Spodný box
Spodná skrinka je zapustená skrinka zapustená do steny pred dokončením a továreň na spodnú skrinku musí zodpovedať veľkosti otvoru rozsahu čelnej dosky, s ktorou bude spárovaná.
Radová spojka
Továreň na inline spojky vyrába malé valcové konektory používané na spojenie dvoch káblových vedení, čo je často praktickejšie ako preťahovanie kábla cez dokončenú stenu alebo strop.

IP68

Továreň na konektory IP68 pre vonkajšie a priemyselné aplikácie

Továreň na konektory IP68 vyrába zapečatené varianty rovnakej rodiny konektorov a zástrčiek na použitie mimo plášťa budovy. Podľa normy IEC 60529 stupeň krytia IP68 znamená, že kryt je úplne prachotesný a zostáva chránený proti nepretržitému ponoreniu do vody do hĺbky viac ako jeden meter, čo je štandard pre vonkajšie CCTV prevádzky, priemyselné automatizačné linky a strešné bezdrôtové zariadenia.

Pretože tesniace tesnenie pridáva hrúbku okolo tela konektora, továreň na konektory IP68 by mala potvrdiť, že produkt stále pasuje na štandardné čelné dosky a spodné skrinky, alebo by k nemu mala dodať zodpovedajúce vonkajšie puzdro.

Odkaz na šírku pásma naprieč kategóriami káblov

Keystone jacky a patch panely sú dimenzované tak, aby zodpovedali kategórii medenej kabeláže, ktorú ukončujú. Tabuľka nižšie uvádza certifikovanú šírku pásma pre každú kategóriu, ako je definovaná v referenčnej dokumentácii TIA-568, čo je údaj, ktorý by mala továreň vedieť uviesť pre akýkoľvek konektor alebo panel vo svojom katalógu.

100 MHz Cat5e

250 MHz Cat6

500 MHz Cat6A

600 MHz Cat7

2000 MHz Cat8

Kde sú vo výrobe kontrolné body kontroly kvality

Továrne na štruktúrovanú kabeláž zvyčajne rozložia kontrolu do štyroch etáp, namiesto toho, aby sa spoliehali na jedinú záverečnú kontrolu. Inšpekcia surovín kontroluje šarže medi a živice, pri procesnom testovaní kontroluje IDC presnosť dierovania a hrúbku pokovovania počas prevádzky, testovanie pred odoslaním pokrýva mapu drôtu a stratu vloženia na hotových jednotkách a kontrola balenia potvrdzuje označenie a počet portov pred zapečatením kartónu.

Kontrola surovín, 20 percent

Priebežné testovanie, 35 percent

Testovanie pred odoslaním, 30 percent

Kontrola balenia, 15 percent

4 etapy

Kontrolný zoznam hodnotenia továrne pred zadaním objednávky

Produktový rad sa prekrýva. Potvrďte, že továreň vyrába beznástrojové zástrčky, keystone konektory, prepojovacie panely a čelné dosky vo vlastnej réžii, namiesto toho, aby ich obchodovala od samostatných dodávateľov.
Sada certifikácií. Vyžiadajte si aktuálne dokumenty UL, CE, RoHS, CSA a ISO9001 a porovnajte čísla certifikátov s databázou vydávajúceho orgánu.
Ukážkové testovanie. Pred objednávkou kontajnera si vyžiadajte káblovú mapu a správu o strate vloženia na malej vzorkovej dávke.
Doplnok matching. Overte si, že montážne boxy, spodné boxy a inline spojky z tej istej továrne pasujú na čelné dosky a zdviháky v rovnakom katalógu.
Možnosti s vonkajším hodnotením. Ak je niektorá časť projektu vonkajšia, potvrďte, že konektor a kryt s krytím IP68 sú dostupné z tej istej výrobnej linky.

Získavanie keystone konektorov, patch panelov, beznástrojových zástrčiek a ich príslušenstva z jednej továrne znižuje riziko rozmerových nesúladov a poskytuje jediný kontaktný bod pre certifikačné záznamy a správy o testoch. Kontrola vyššie uvedeného kontrolného zoznamu počas auditu továrne je praktický spôsob, ako potvrdiť, že dodávateľ môže podporiť projekt od prvej vzorky až po kompletnú výrobu kontajnerov.
